ما هي احتياطات التثبيت لمضخة خط الأنابيب؟

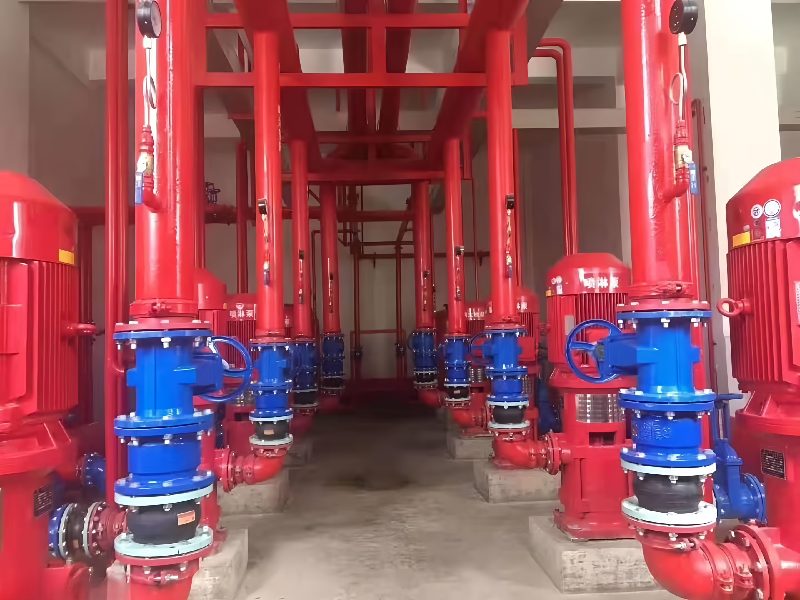

A مضخة خط الأنابيبهو نوع من مضخة الطرد المركزي المرحلة الواحدة أو متعددة المراحل مصممة للتركيب المباشر في خط أنابيب. إنه يأتي في تكوين رئيسيين: الرأسي والأفقي. يشير مصطلح "مضخة خط الأنابيب" الأكثر شيوعًا إلى النوع العمودي ، حيث يتم محاذاة مدخله ومنفذه على نفس الخط المستقيم وهو من نفس القطر ، مما يجعله مثاليًا لتطبيقات التعزيز الموجودة في الخط. وبالتالي ، فهي معروفة أيضا بمضخة الداعم. مضخة خط الأنابيب الأفقية ، بينما تضم ​​أيضًا مدخلًا من نفس القطر والمنفذ ، قد رتبت بزاوية 90 درجة لبعضها البعض.

احتياطات التثبيت لمضخات خطوط الأنابيب

1. خطوط الأنابيب غير المتطابقة

يعتقد بعض مستخدمي مضخات الطرد المركزي لخطوط الأنابيب أن استخدام أنبوب أصغر يمكن أن يعزز الرأس الفعلي ، ولكن إليك الحقيقة: رأس المضخة الفعلي = فقدان الرأس الكلي. بمجرد إصلاح نموذج المضخة ، يتم تعيين رأسه الكلي. يأتي فقدان الرأس بشكل أساسي من مقاومة خطوط الأنابيب - كلما كان قطر الأنبوب أصغر ، زادت المقاومة ، وبالتالي فقد فقدان الرأس. لذلك ، فإن تقليص حجم الأنبوب لن يزيد من الرأس الفعلي ؛ بدلاً من ذلك ، سيتم تخفيضه ، مما يؤدي إلى سحب كفاءة المضخة.

وبالمثل ، فإن استخدام أنبوب أكبر مع مضخة قطر أصغر لن يقلل من الرأس الفعلي. في الواقع ، فإن تقليل مقاومة خطوط الأنابيب يخفض فقدان الرأس ، مما يعزز الرأس الفعلي قليلاً. يشعر بعض المستخدمين بالقلق من أن الأنبوب الأكبر سيخترق المحرك ، معتقدين أن زيادة الماء في الأنبوب يضغط أكثر على المكره. لكن هذه أسطورة - فهذا لا يرفع في الواقع حمل المحرك.

2. باستخدام مضخة عالية الرأس لضخ رأس منخفضة

يفترض بعض المستخدمين انخفاض رأس الضخ يعني حمل محرك أقل. تسترشد بهذا الخطأ ، وغالبًا ما يختارون المضخات برأس مرتفع للغاية. ولكن بالنسبة لمضخات الطرد المركزي ، بمجرد تعيين النموذج ، يرتبط استهلاك الطاقة مباشرة بمعدل التدفق الفعلي. يتناقص التدفق مع ارتفاع الرأس ، وبالتالي فإن الرأس الأعلى يعني انخفاض التدفق وأقل قوة مستخدمة. وعلى العكس ، يجلب أسفل الرأس تدفقًا أعلى - واستهلاك الطاقة العالي.

3. الكثير من المرفقين في خط أنابيب المدخل

يضيف المرفقين في أنبوب مدخل مقاومة الماء المحلية. ما هو أكثر من ذلك ، يجب أن يتحول المرفقون فقط بشكل رأسي ، ولا أفقيًا أبدًا - وهو يدور حول الهواء ، الذي يوضح المتاعب.

4. القسم الأفقي لخط أنابيب المدخل مسطح أو منحدرات للأعلى

هذا الفخار في أنبوب المدخل ، ويضعف الفراغ في الأنبوب والمضخة ، مما يقلل من رأس الشفط ، وقطع ناتج الماء. كيف تتعامل مع هذا؟ يجب أن ينحني القسم الأفقي قليلاً نحو مصدر الماء - لا تسطيح ، ناهيك عن الميل التصاعدي.

5. مدخل المضخة يتصل مباشرة بالكوع

هذا يجعل تدفق المياه غير متكافئ عند دخول المكره. إذا كان أنبوب المدخل أكبر من مدخل المضخة ، فقم بتركيب مخفض غريب الأطوار - مع الجزء المسطح لأعلى وأسفل لأسفل. خلاف ذلك ، يتراكم الهواء ، ويقلل من الإنتاج أو إيقاف تدفق المياه بالكامل ، وغالبًا ما يكون ذلك مع ضوضاء الصب. في حالة تطابق أقطار مدخل الأنابيب والمضخة ، أضف أنبوبًا مستقيمًا بينهما - على الأقل 2-3 أضعاف قطر الأنبوب في الطول.

6. يجلس منفذ المضخة فوق مستوى المياه العادية لمسبح مخرج

هذا يرفع الرأس ولكن يقطع التدفق. إذا قامت التضاريس بفحص المخرج فوق الماء ، فأضف كوعًا وأنبوبًا قصيرًا لإنشاء سيفون ، مما يقلل من ارتفاع المخرج.

7. موقف خاطئ لتناول ماء أنبوب المدخل

- تناول الطعام قريب جدًا من أسفل أو جدران حمام السباحة - أقل من قطره. إذا كان أسفل قاع البركة الرواسب ، فإن كمية أقل من 1.5 أضعاف قطرها من القاع سوف تسد أو تمتص في الحطام ، مما يمنع تدفق الماء.

- المدخول ليس عميقًا بما يكفي في الماء. هذا يسبب تحوم على سطح الماء حول المدخول ، مما يؤدي إلى تعطيل التدفق وتقليل الناتج. العمق الصحيح؟ ما لا يقل عن 300 إلى 600 مم للمضخات الصغيرة إلى المتوسطة ، و 600-1000 ملم لكبير.

8. عند تثبيت صمام القدم ، فإن القسم السفلي من أنبوب المدخل ليس رأسيًا

يمنع الإعداد غير المعتاد الصمام من الإغلاق بشكل صحيح ، مما يؤدي إلى تسرب. الإصلاح: يجب أن يقف القسم مع صمام القدم بشكل مستقيم. إذا جعلت التضاريس التثبيت الرأسي مستحيلًا ، فيجب أن يزداد محور الأنابيب 60 درجة على الأقل من الأفقي.
