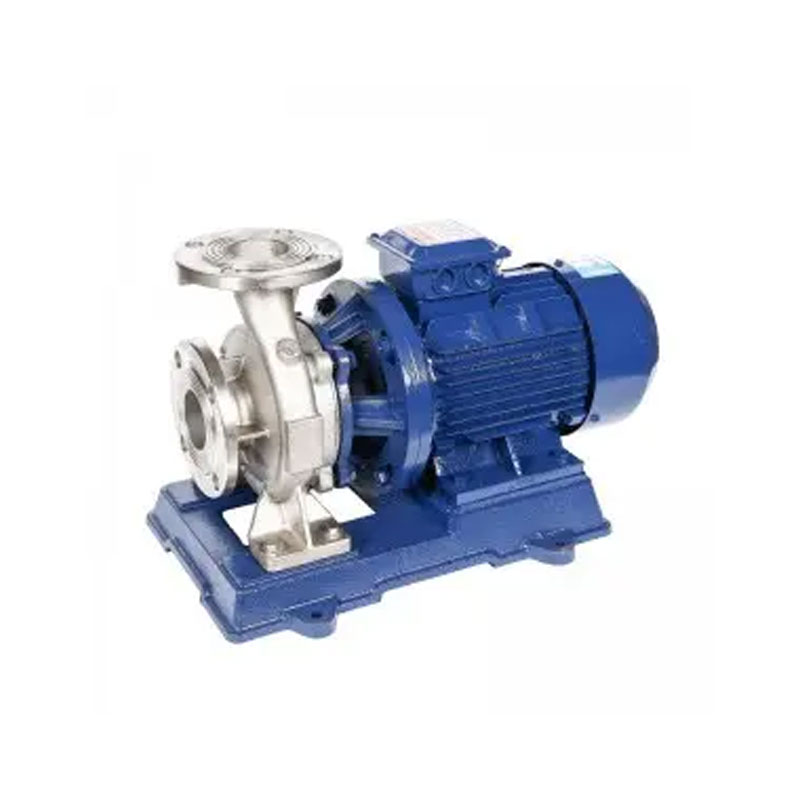

مضخة خط أنابيب أفقية من الفولاذ المقاوم للصدأ

تعتبر شركة Shanghai Crowns Pump Manufacturing Co., Ltd. مزودًا معترفًا به لحلول مضخات المياه عالية الجودة. نحن متخصصون في إنتاج مضخات خطوط الأنابيب المصنوعة من الفولاذ المقاوم للصدأ، والمعروفة بالتصميم القوي والتشغيل الموثوق به عبر التطبيقات الصناعية المختلفة. تتوافق سلسلة مضخات الأنابيب الأفقية المصنوعة من الفولاذ المقاوم للصدأ مع معايير ISO الصارمة، مما يجعلها الخيار الأول للمستخدمين الذين يبحثون عن حلول ضخ موفرة للطاقة وعالية الأداء.

إرسال استفسار

وصف المنتج

تم تصميم سلسلة مضخة خطوط الأنابيب الأفقية من الفولاذ المقاوم للصدأ IHW بدقة للتعامل مع أنواع السوائل المتعددة ، مما يضمن أداء طويل الأمد والحد الأدنى من الصيانة. تم تصميم سلسلة IHW ، التي تم تصميمها وفقًا لمعايير ISO2858 و JB/T53058-93 ، كفاءة استثنائية في نقل المياه الصافية أو السوائل المماثلة ، وهي مثالية للتطبيقات في البيئات البلدية والصناعية والتآكل.

خيارات نطاق درجة الحرارة:

● إيسو:مناسب لنقل المياه بشكل عام حتى 80 درجة مئوية.
● إيرو:مثالي لتطبيقات الماء الساخن حتى 120 درجة مئوية.
● النمو الإجمالي:مناسب لظروف درجات الحرارة المرتفعة حتى 240 درجة مئوية.
● منظمة الصحة العالمية:متخصص في التعامل مع السوائل المسببة للتآكل بين -20 درجة مئوية و120 درجة مئوية.

ظروف العمل

● ضغط المدخل:الحد الأقصى 1.0 ميجا باسكال، مع ألا يتجاوز ضغط التشغيل الإجمالي للنظام 1.6 ميجا باسكال. يتم إجراء اختبار الضغط الثابت عند 2.5 ميجا باسكال.
● الظروف المحيطة:يعمل بكفاءة في البيئات ذات درجات الحرارة المحيطة أقل من 40 درجة مئوية ومستويات الرطوبة أقل من 95%.
● الجسيمات الصلبة:مناسب للوسائط التي لا يزيد حجم جسيماتها عن 0.1% وأحجام جسيماتها أقل من 0.2 مم.

المواصفات الرئيسية

نموذج	قوة		تدفق	رأس	حجم الأنابيب
نموذج	كيلووات	حصان	م3/ساعة	m	بوصة	مم
40-125	1.1	1.5	6.3	20	1.5	40
40-125 أ	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160 أ	1.5	2	5.9	28	1.5	40
40-160ب	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200ب	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250ب	4	5.5	5.5	60	1.5	40
40-125(ط)	1.5	2	12.5	20	1.5	40
40-125(ط)أ	1.1	1.5	11	16	1.5	40
40-160(ط)	3	4	12.5	32	1.5	40
40-160(ط)أ	2.2	3	11.7	28	1.5	40
40-200(ط)ب	3	4	10.6	36	1.5	40
40-250 (ط)	11	15	12.5	80	1.5	40
40-250(ط)أ	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125 أ	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160 أ	2.2	3	11.7	28	2	50
50-160ب	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200ب	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100(ط)	1.5	2	25	12.5	2	50
50-100(ط)أ	1.1	1.5	22.3	10	2	50
50-125(ط)	3	4	25	20	2	50
50-125(ط)أ	2.2	3	22.3	16	2	50
50-160(ط)	4	5.5	25	32	2	50
50-160(ط)أ	4	5.5	23.4	28	2	50
50-160(ط)ب	3	4	21.6	24	2	50
50-200(ط)	7.5	10	25	50	2	50
50-200(ط)أ	7.5	10	23.5	44	2	50
50-200(ط)ب	5.5	7.5	21.8	38	2	50
50-250(ط)	15	20	25	80	2	50
50-250(ط)أ	11	15	23.4	70	2	50
50-250(ط)ب	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100 أ	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125 أ	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160 أ	4	5.5	23.4	28	2.5	65
65-160ب	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200ب	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250 أ	11	15	23.4	70	2.5	65
65-250ب	11	15	21.6	60	2.5	65
65-315A	22	30	23.7	113	2.5	65
65-315B	18.5	25	22.5	101	2.5	65
65-100(ط)	3	4	50	12.5	2.5	65
65-100(ط)أ	2.2	3	44.7	10	2.5	65
65-125(ط)	5.5	7.5	50	20	2.5	65
65-125(ط)أ	4	5.5	45	16	2.5	65
65-160(ط)	7.5	10	50	32	2.5	65
65-160(ط)أ	7.5	10	46.7	28	2.5	65
65-160(ط)ب	5.5	7.5	43.4	24	2.5	65
65-200(ط)	15	20	50	50	2.5	65
65-200(ط)أ	11	15	47	44	2.5	65
65-200(ط)ب	7.5	10	43.3	38	2.5	65
65-250(ط)	22	30	50	80	2.5	65
65-250(ط)أ	18.5	25	46.7	70	2.5	65
65-250(ط)ب	15	20	43.3	60	2.5	65
65-315(ط)أ	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125 أ	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160 أ	7.5	10	46.7	28	3	80
80-160 ب	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200ب	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250 ب	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100 (ط)	5.5	7.5	100	12.5	3	80
80-100(ط)أ	4	5.5	89	10	3	80
80-125(ط)	11	15	100	20	3	80
80-125(ط)أ	7.5	10	89	16	3	80
80-160 (ط)	15	20	100	32	3	80
80-160(ط)أ	11	15	93.5	28	3	80
80-200 (ط)	22	30	100	50	3	80
80-200(ط)أ	18.5	25	93.5	44	3	80
80-200(ط)ب	15	20	87	38	3	80
80-250 (ط)	37	50	100	80	3	80
80-250(ط)أ	30	40	93.5	70	3	80
80-250(ط)ب	30	40	87	60	3	80
80-315(ط)	75	100	100	125	3	80
80-315(ط)أ	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125 أ	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160 أ	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200ب	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250A	30	40	93.5	70	4	100
100-250 ب	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315A	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100 (ط)	11	15	160	12.5	4	100
100-125(ط)	15	20	160	20	4	100
100-125(ط)أ	11	15	140	17	4	100
100-160(ط)	22	30	160	32	4	100
100-160(ط)أ	18.5	25	140	28	4	100
100-200(ط)	37	50	160	50	4	100
100-200(ط)أ	30	40	140	45	4	100
100-200(ط)ب	22	30	100	40	4	100
100-250 (ط)	55	75	160	80	4	100
100-250(ط)أ	45	60	140	72	4	100
100-250(ط)ب	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100 أ	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125 أ	11	15	143	16	5	125
125-160 أ	18.5	25	150	28	5	125
125-160 ب	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200ب	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160 أ	18.5	25	150	28	6	150
150-160 ب	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250 ألف	55	75	150	70	6	150
150-250 ب	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250 (ط)	75	100	200	80	6	150
150-250(ط)أ	55	75	187	70	6	150
150-250(ط)ب	45	60	173	60	6	150
150-315(ط)	110	150	200	125	6	150
150-315(ط)أ	90	120	187	110	6	150
150-315(ط)ب	75	100	173	95	6	150
125-200ب	22	30	138	37.5	5	125
125-250 ألف	45	60	150	70	5	125
125-250 ب	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315A	75	100	150	110	5	125
125-315B	75	100	143	100	5	125
125-315ج	55	75	134	88	5	125
150-125 أ	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250 ألف	15	20	147	17	6	150
150-250 ب	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315A	22	30	150	28	6	150
150-315B	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400ب	30	40	174	38	6	150
150-315(ب)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250A	15	20	184.4	17	8	200
200-250 ب	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315A	22	30	187	28	8	200
200-315B	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400ب	30	40	174	38	8	200
200-200 (ط)	22	30	400	12.5	8	200
200-250 (ط)	30	40	400	20	8	200
200-250(ط)أ	22	30	358	16	8	200
200-315 (ط)	55	75	400	32	8	200
200-315(ط)أ	45	60	374	28	8	200
200-315(ط)ب	37	50	346	24	8	200
200-400 (ط)	75	100	400	50	8	200
200-400(ط)أ	75	100	374	44	8	200
200-400(ط)ب	55	75	346	38	8	200
200-400(ط)ج	45	60	320	32	8	200
250-400	110	150	500	50	10	250

الميزة والتطبيق

● تصميم مدمج:يضمن تخطيط خط الأنابيب الأفقي توفير المساحة ومظهرًا أنيقًا واحترافيًا.
● مدخل ومخرج المواقع:يتم وضع المدخل أفقيًا، مع وضع المخرج عموديًا من أجل التركيب الانسيابي وتكوينات الأنابيب.
● عملية مستقرة ومنخفضة الضوضاء:التركيز المعزز والمواد عالية الجودة تحافظ على استقرار المضخة وهدوءها.
● ختم موثوق:مجهزة بختم ميكانيكي عالي المتانة، مصنوع من مواد مثل كربيد السيليكون، مما يوفر عملية خالية من التسرب وطويلة الأمد.
● الصيانة المبسطة:يتيح التصميم الفريد سهولة الوصول دون فصل الأنابيب - ما عليك سوى إزالة صامولة غطاء المضخة والوصول إلى مكونات المحرك للصيانة.

مضخة خط الأنابيب الأفقية المصنوعة من الفولاذ المقاوم للصدأ مضخة الطرد المركزي لخط الأنابيب العمودي IHW مصممة لنقل الماء النظيف والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المماثلة. انها مناسبة للتطبيقات التالية:

● إمدادات المياه الصناعية
● إمدادات المياه والصرف الصحي في المناطق الحضرية
● تعزيز ضغط المياه في المباني الشاهقة
● تعزيز ضغط مكافحة الحرائق
● ري الحدائق
● تداول التبريد HVAC
● تعزيز ضغط دوران المياه الساخنة والباردة في الحمام
● النقل لمسافات طويلة
● تكامل المعدات
