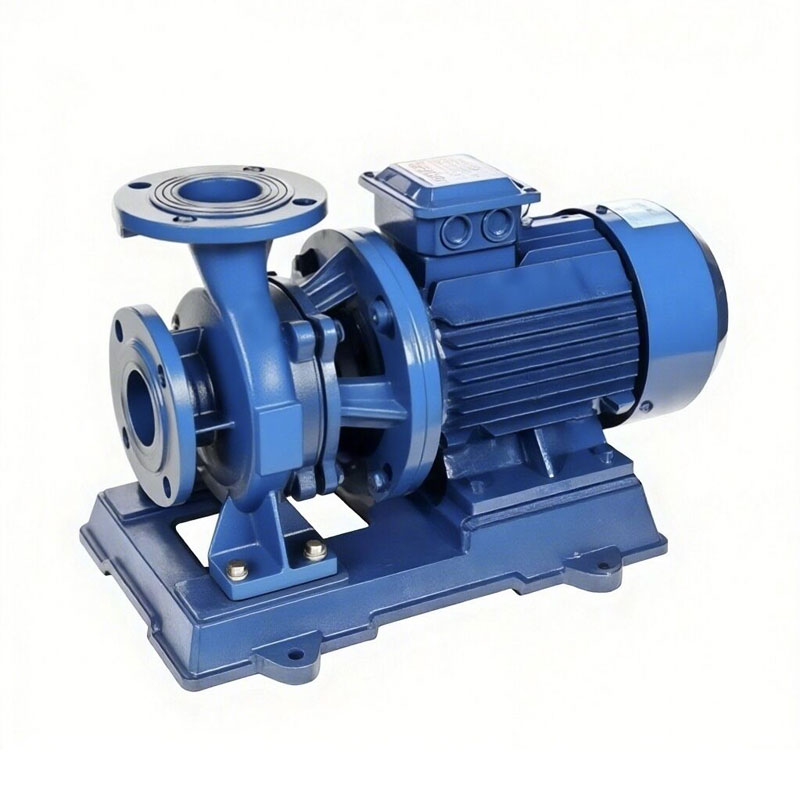

مضخة خط أنابيب أفقية من الحديد الزهر

تتفوق شركة Shanghai Crowns Pump Manufacturing Co., Ltd. في تصميم وإنتاج وبيع مضخات المياه المختلفة. تتوافق مضخة الأنابيب الأفقية المصنوعة من الحديد الزهر مع معايير ISO، مما يضمن الأداء العالي والموثوقية. توفر هذه السلسلة هندسة قوية، مما يجعلها خيارًا مثاليًا لحلول مضخات المياه الفعالة والموثوقة.

إرسال استفسار

وصف المنتج

تقدم شركة Shanghai Crowns Pump Manufacturing Co., Ltd. مضخات مياه عالية الجودة. مضخة الأنابيب الأفقية المصنوعة من الحديد الزهر، مضخة الطرد المركزي الأنبوبية من سلسلة ISW، المصممة وفقًا لمعايير ISO2858 وJB/T53058-93، توفر الطاقة وتنقل الماء الصافي والسوائل المماثلة، ومناسبة لمختلف احتياجات إمدادات المياه.

● إيسو:ما يصل إلى 80 درجة مئوية للاستخدام الصناعي/المحلي.
● إيرو:تصل إلى 120 درجة مئوية للمياه الساخنة.
● النمو الإجمالي:ما يصل إلى 240 درجة مئوية لتطبيقات درجة الحرارة العالية.
● منظمة الصحة العالمية:للسوائل المسببة للتآكل، -20 درجة مئوية إلى 120 درجة مئوية.

ثق بمضخة Crowns للحصول على حلول موثوقة لمضخات المياه.

ظروف العمل

1. ضغط المدخل .01.0Mpa ، أو الحد الأقصى لضغط العمل لنظام المضخة .61.6Mpa ، ضغط مدخل المضخة + رأس المضخة .61.6Mpa ، ضغط اختبار الضغط الثابت للمضخة: 2.5Mpa. إذا كان ضغط عمل نظام المضخة أكبر من 1.6 ميجا باسكال، يجب عليك تحديده بالترتيب.
2. درجة الحرارة المحيطة <40 درجة مئوية، الرطوبة النسبية <95٪.
3. يجب ألا يتجاوز حجم الجسيمات الصلبة للوسائط 0.1%، وقطر الجسيمات <0.2 مم.

المواصفات الرئيسية

نموذج	قوة		تدفق	رأس	حجم الأنابيب
نموذج	كيلووات	حصان	م3/ساعة	m	بوصة	مم
40-125	1.1	1.5	6.3	20	1.5	40
40-125 أ	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160 أ	1.5	2	5.9	28	1.5	40
40-160ب	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200ب	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250ب	4	5.5	5.5	60	1.5	40
40-125(ط)	1.5	2	12.5	20	1.5	40
40-125(ط)أ	1.1	1.5	11	16	1.5	40
40-160(ط)	3	4	12.5	32	1.5	40
40-160(ط)أ	2.2	3	11.7	28	1.5	40
40-200(ط)ب	3	4	10.6	36	1.5	40
40-250 (ط)	11	15	12.5	80	1.5	40
40-250(ط)أ	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125 أ	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160 أ	2.2	3	11.7	28	2	50
50-160ب	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200ب	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100(ط)	1.5	2	25	12.5	2	50
50-100(ط)أ	1.1	1.5	22.3	10	2	50
50-125(ط)	3	4	25	20	2	50
50-125(ط)أ	2.2	3	22.3	16	2	50
50-160(ط)	4	5.5	25	32	2	50
50-160(ط)أ	4	5.5	23.4	28	2	50
50-160(ط)ب	3	4	21.6	24	2	50
50-200(ط)	7.5	10	25	50	2	50
50-200(ط)أ	7.5	10	23.5	44	2	50
50-200(ط)ب	5.5	7.5	21.8	38	2	50
50-250(ط)	15	20	25	80	2	50
50-250(ط)أ	11	15	23.4	70	2	50
50-250(ط)ب	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100 أ	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125 أ	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160 أ	4	5.5	23.4	28	2.5	65
65-160ب	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200ب	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250 أ	11	15	23.4	70	2.5	65
65-250ب	11	15	21.6	60	2.5	65
65-315A	22	30	23.7	113	2.5	65
65-315B	18.5	25	22.5	101	2.5	65
65-100(ط)	3	4	50	12.5	2.5	65
65-100(ط)أ	2.2	3	44.7	10	2.5	65
65-125(ط)	5.5	7.5	50	20	2.5	65
65-125(ط)أ	4	5.5	45	16	2.5	65
65-160(ط)	7.5	10	50	32	2.5	65
65-160(ط)أ	7.5	10	46.7	28	2.5	65
65-160(ط)ب	5.5	7.5	43.4	24	2.5	65
65-200(ط)	15	20	50	50	2.5	65
65-200(ط)أ	11	15	47	44	2.5	65
65-200(ط)ب	7.5	10	43.3	38	2.5	65
65-250(ط)	22	30	50	80	2.5	65
65-250(ط)أ	18.5	25	46.7	70	2.5	65
65-250(ط)ب	15	20	43.3	60	2.5	65
65-315(ط)أ	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125 أ	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160 أ	7.5	10	46.7	28	3	80
80-160 ب	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200ب	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250 ب	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100 (ط)	5.5	7.5	100	12.5	3	80
80-100(ط)أ	4	5.5	89	10	3	80
80-125(ط)	11	15	100	20	3	80
80-125(ط)أ	7.5	10	89	16	3	80
80-160 (ط)	15	20	100	32	3	80
80-160(ط)أ	11	15	93.5	28	3	80
80-200 (ط)	22	30	100	50	3	80
80-200(ط)أ	18.5	25	93.5	44	3	80
80-200(ط)ب	15	20	87	38	3	80
80-250 (ط)	37	50	100	80	3	80
80-250(ط)أ	30	40	93.5	70	3	80
80-250(ط)ب	30	40	87	60	3	80
80-315(ط)	75	100	100	125	3	80
80-315(ط)أ	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125 أ	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160 أ	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200ب	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250A	30	40	93.5	70	4	100
100-250 ب	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315A	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100 (ط)	11	15	160	12.5	4	100
100-125(ط)	15	20	160	20	4	100
100-125(ط)أ	11	15	140	17	4	100
100-160(ط)	22	30	160	32	4	100
100-160(ط)أ	18.5	25	140	28	4	100
100-200(ط)	37	50	160	50	4	100
100-200(ط)أ	30	40	140	45	4	100
100-200(ط)ب	22	30	100	40	4	100
100-250 (ط)	55	75	160	80	4	100
100-250(ط)أ	45	60	140	72	4	100
100-250(ط)ب	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100 أ	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125 أ	11	15	143	16	5	125
125-160 أ	18.5	25	150	28	5	125
125-160 ب	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200ب	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160 أ	18.5	25	150	28	6	150
150-160 ب	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250 ألف	55	75	150	70	6	150
150-250 ب	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250 (ط)	75	100	200	80	6	150
150-250(ط)أ	55	75	187	70	6	150
150-250(ط)ب	45	60	173	60	6	150
150-315(ط)	110	150	200	125	6	150
150-315(ط)أ	90	120	187	110	6	150
150-315(ط)ب	75	100	173	95	6	150
125-200ب	22	30	138	37.5	5	125
125-250 ألف	45	60	150	70	5	125
125-250 ب	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315A	75	100	150	110	5	125
125-315B	75	100	143	100	5	125
125-315ج	55	75	134	88	5	125
150-125 أ	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250 ألف	15	20	147	17	6	150
150-250 ب	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315A	22	30	150	28	6	150
150-315B	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400ب	30	40	174	38	6	150
150-315(ب)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250A	15	20	184.4	17	8	200
200-250 ب	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315A	22	30	187	28	8	200
200-315B	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400ب	30	40	174	38	8	200
200-200 (ط)	22	30	400	12.5	8	200
200-250 (ط)	30	40	400	20	8	200
200-250(ط)أ	22	30	358	16	8	200
200-315 (ط)	55	75	400	32	8	200
200-315(ط)أ	45	60	374	28	8	200
200-315(ط)ب	37	50	346	24	8	200
200-400 (ط)	75	100	400	50	8	200
200-400(ط)أ	75	100	374	44	8	200
200-400(ط)ب	55	75	346	38	8	200
200-400(ط)ج	45	60	320	32	8	200
250-400	110	150	500	50	10	250

الميزة والتطبيق

● يضمن الهيكل الأفقي تصميمًا مدمجًا، يتطلب الحد الأدنى من مساحة التثبيت ويقدم مظهرًا أنيقًا.
● تصميم المدخل والمخرج: يكون منفذ الإدخال أفقيًا بينما يتم وضع منفذ المخرج عموديًا لأعلى، مما يبسط تخطيط الأنابيب وتركيبها.
● تعمل المضخة بتركيز عالي، مما يوفر الاستقرار وانخفاض مستوى الضجيج.
● مجهزة بختم ميكانيكي مصنوع من مواد مقاومة للاهتراء مثل كربيد السيليكون، مما يضمن التشغيل الموثوق به والخالي من التسرب، مع ختم عمود من كربيد الأسمنت.
● أنها مريحة للصيانة. ليس من الضروري إزالة الأنبوب. ما عليك سوى إزالة صامولة غطاء المضخة ومكونات المحرك وناقل الحركة للصيانة.

تم تصميم مضخة الطرد المركزي لخط الأنابيب العمودي من الحديد الزهر ISW لنقل المياه النظيفة والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المماثلة. انها مناسبة للتطبيقات التالية:

● إمدادات المياه الصناعية
● إمدادات المياه والصرف الصحي في المناطق الحضرية
● تعزيز ضغط المياه في المباني الشاهقة
● تعزيز ضغط مكافحة الحرائق
● ري الحدائق
● تداول التبريد HVAC
● تعزيز ضغط دوران المياه الساخنة والباردة في الحمام
● النقل لمسافات طويلة
● تكامل المعدات
