كيفية قراءة نموذج مضخة الصرف الصحي
هناك عدد غير قليل من أنواعمضخات الصرف الصحي. تتضمن بعض النماذج الأكثر شيوعًا ZW وWQ وJYWQ وFYW وFY وYW وNL وGW وغيرها. تستخدم نماذج المضخات المختلفة رموز أحرف مختلفة لنقل معاني محددة.
على سبيل المثال، خذ نموذج مضخة الصرف الصحي 100QW(WQ)100-35-18.5:
100 يمثل قطر مخرج المضخة بالملليمتر.
يشير QW إلى مضخة صرف صحي غاطسة محمولة، بينما يشير (WQ) إلى مضخة صرف صحي غاطسة ثابتة.
يشير الرقم 100 الثاني إلى معدل تدفق المضخة بالمتر المكعب/الساعة.
35 يمثل رأس المضخة بالأمتار.
يشير 18.5 إلى قوة المحرك المقدرة بالكيلوواط.
معنىمضخة مياه الصرف الصحي ذاتية التحضير من ZWنماذج
(1) 50ZW15-30-PB
50 – قطر مدخل المضخة (مم)
ZW - مضخة مياه الصرف الصحي ذاتية التحضير وغير قابلة للانسداد
15 – التدفق المقدر (م³/ساعة)
30 – الرأس المقدر (م)
ف – مادة الفولاذ المقاوم للصدأ
ب – محرك مقاوم للانفجار
(2) 40WQ15-30-2.2
40 – قطر منفذ المضخة (مم)

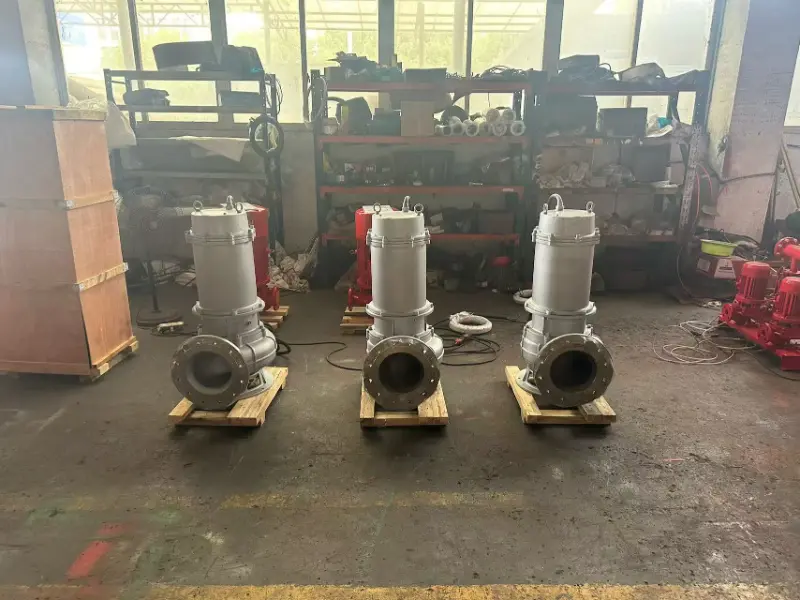

WQ – مضخة الصرف الصحي الغاطسة
15 – معدل التدفق (م3/ساعة)
30 – الرأس (م)
2.2 - قوة المحرك المقدرة (كيلوواط)
معنى نماذج مضخة الصرف الصحي الغاطسة الأوتوماتيكية JYWQ
(3) JYWQ80-50-10-1600-3
JYWQ – مضخة الصرف الصحي الغاطسة الأوتوماتيكية
80 – قطر مخرج التفريغ (مم)
50 – معدل التدفق (م³/ساعة)
10 – الرأس (م)
1600 – نطاق التحريض (مم)
3 – قوة المحرك (كيلوواط)
نماذج أخرى شائعة لمضخات الصرف الصحي ومعانيها
(4) 25FYW-15P
25 – قطر مخرج المضخة (مم)
FYW – رمز مضخة الصرف الصحي المغمورة
15 – الرأس (م)
ف – مادة الفولاذ المقاوم للصدأ
(5) 50FY-25A
50 – قطر مدخل شفط المضخة (مم)
FY - مضخة الصرف الصحي المغمورة الكيميائية
25 – الرأس (م)
أ- تم تشذيب المكره مرة واحدة
(6) 100YWP110-10-5.5
100 – قطر مخرج تفريغ المضخة (مم)
YW – مضخة الصرف الصحي المغمورة العمودية
ف – مادة الفولاذ المقاوم للصدأ
110 – معدل التدفق (م³/ساعة)
10 – الرأس (م)
5.5 - قوة المحرك المقدرة (كيلوواط)
(7) NL150A-12
ن – الطين
لام - النوع العمودي
150 – قطر المخرج (مم)
أ – نسخة محسنة / ختم ميكانيكي
12 – الرأس (م)
(8) 50GWP20-15-1.5
50 – قطر مخرج التفريغ الاسمي (مم)
GW - مضخة مياه الصرف الصحي من نوع خط الأنابيب غير المسدودة
ف – مادة الفولاذ المقاوم للصدأ
20 – معدل التدفق (م3/ساعة)
15 – الرأس (م)
1.5 - قوة المحرك المقدرة (كيلوواط)
