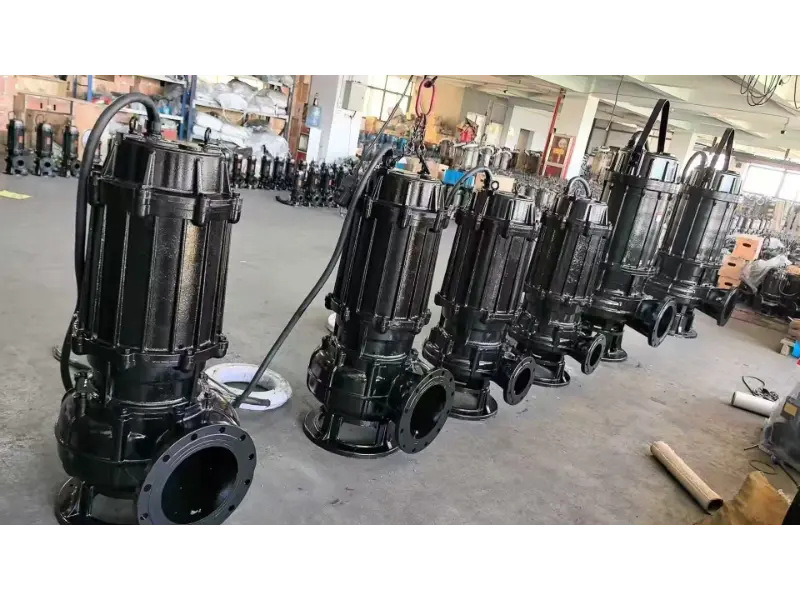

مضخة الصرف الصحي غير المسدودة مقدمة

مضخات الصرف الصحي: الأنواع والمكونات الأساسية

مضخات الصرف الصحي هي نوع من المضخات غير القابلة للانسداد وتأتي بأشكال مختلفة، مثل الأنواع الغاطسة والجافة. تشمل الأنواع الجافة دوار الكامةمضخات الصرف الصحي، تستخدم في المقام الأول لنقل مياه الصرف الصحي البلدية. درجة حرارة الوسط المنقول عادة لا تزيد عن 80 درجة مئوية. نظرًا لأن الوسط غالبًا ما يحتوي على مواد ليفية تميل إلى التشابك، فإن ممرات التدفق لهذه المضخات تكون عرضة للانسداد. لذلك، تعد مقاومة الانسداد والموثوقية من العوامل الحاسمة التي تحدد جودة مضخة الصرف الصحي.

مثل المضخات الأخرى، تعد المكره والغلاف الحلزوني (أو الناشر) المكونين الأساسيين للمضخة.مضخة مياه الصرف الصحي. ويحدد أدائها بشكل أساسي القدرة الإجمالية للمضخة. يتم ضمان مقاومة انسداد المضخة ومقاومة التآكل بشكل أساسي من خلال هذين المكونين. دعونا نقسمها:

الأنواع الهيكلية للمكره:

يتم تصنيف تصميمات المكره بشكل أساسي إلى أربعة أنواع: نوع الريشة (مفتوحة ومغلقة)، ونوع الدوامة، ونوع القناة (بما في ذلك القناة الواحدة والقناة المزدوجة)، ونوع الطرد المركزي اللولبي.

المكره المفتوحة وشبه المفتوحة:هذه سهلة التصنيع. في حالة حدوث انسداد داخل المكره، فهي سهلة التنظيف والصيانة نسبيًا. ومع ذلك، أثناء التشغيل على المدى الطويل، يمكن أن يؤدي التآكل الناتج عن الجسيمات إلى توسيع الفجوة بين الريش والجدار الداخلي للغلاف الحلزوني، مما يؤدي إلى انخفاض الكفاءة. تؤدي هذه الفجوة المتوسعة أيضًا إلى تعطيل توزيع الضغط عبر الريش وزعزعة استقرار نمط التدفق في الممر، مما يتسبب في اهتزاز المضخة. هذا النوع غير مناسب تمامًا للتعامل مع الوسائط التي تحتوي على مواد صلبة كبيرة أو ألياف طويلة. من حيث الأداء، فإن كفاءتها منخفضة، حيث تصل إلى الحد الأقصى حوالي 92٪ فقط من المكره المغلقة القياسية. منحنى رأسه مسطح نسبيًا.

دوامة المكره:في المضخات التي تستخدم هذا التصميم، تكون المكره غائرة جزئيًا أو كليًا من ممر التدفق الرئيسي للغلاف الحلزوني. وهذا يمنحها أداءً ممتازًا في عدم الانسداد وقدرة قوية على تمرير المواد الصلبة الكبيرة والألياف الطويلة. أثناء التشغيل، لا تتصل الجسيمات العالقة أو الألياف الطويلة مباشرة بدوارات المكره. وينتج عن ذلك الحد الأدنى من تآكل الريش، ولا توجد مشكلة في توسيع الفجوة بسبب التآكل، لذلك لا تنخفض الكفاءة بشدة مع الاستخدام طويل المدى. المضخات المزودة بهذه المكره مناسبة لنقل الوسائط التي تحتوي على مواد صلبة كبيرة وألياف طويلة. من ناحية الأداء، فإن كفاءتها أقل، حوالي 70% فقط من المكره المغلقة القياسية، ومنحنى رأسها مسطح نسبيًا.

المكره مغلقة:يوفر هذا النوع عمومًا كفاءة أعلى ويحافظ على أداء مستقر على مدار التشغيل طويل المدى. تتمتع المضخات التي تستخدم الدفاعات المغلقة بدفع محوري أقل. يمكن إضافة دوارات مساعدة على الأغطية الأمامية والخلفية. تساعد الريش المساعدة للكفن الأمامي على تقليل فقد الدوامات عند مدخل المكره وتآكل حلقة التآكل بسبب الجسيمات. لا تساعد الريش المساعدة للغطاء الخلفي على موازنة الدفع المحوري فحسب، بل تمنع أيضًا الجسيمات العالقة من دخول غرفة الختم الميكانيكي، وبالتالي حماية الختم. ومع ذلك، هذا النوع لديه أداء ضعيف في عدم الانسداد، وهو عرضة للتشابك، وغير مناسب لنقل مياه الصرف الصحي الخام التي تحتوي على مواد صلبة كبيرة أو ألياف طويلة.

المكره القناة:هذه دافعة خالية من الشفرة حيث يكون مرور التدفق عبارة عن قناة منحنية من المدخل إلى المخرج. وهذا يجعلها مناسبة لنقل الوسائط ذات المواد الصلبة الكبيرة والألياف الطويلة، مما يوفر مقاومة جيدة للانسداد. من ناحية الأداء، فإن كفاءتها عالية ويمكن مقارنتها بالمروحة المغلقة القياسية. ومع ذلك، فإن المضخات التي تستخدم هذا النوع من المكره لها منحنى رأس أكثر انحدارًا. منحنى الطاقة مستقر نسبيًا، مما يقلل من خطر التحميل الزائد للمحرك. أداء التجويف الخاص به أقل من أداء المكره المغلقة القياسية، مما يجعله مناسبًا بشكل خاص للمضخات ذات مدخل مضغوط.

المسمار المكره الطرد المركزي:دوارات هذه المكره عبارة عن شفرات حلزونية ملتوية تمتد بشكل محوري من جانب الشفط على محور مخروطي الشكل. تجمع المضخات المزودة بهذه المكره بين ميزات الإزاحة الإيجابية ومضخات الطرد المركزي. عندما تتدفق الجسيمات العالقة، فإنها لا تؤثر على أي جزء من المضخة، مما يؤدي إلى تلف منخفض لكل من المضخة والوسط المنقول. بسبب حركة المسمار الدافعة، فهو يتمتع بقدرة تمرير قوية للمواد الصلبة العالقة. ولذلك، فإن المضخات المزودة بهذه المكره مناسبة للوسائط التي تحتوي على مواد صلبة كبيرة وألياف طويلة وتركيزات عالية. إنها مفيدة بشكل خاص عندما يكون الحد الأدنى من الضرر الذي يلحق بالوسيط المنقول أمرًا بالغ الأهمية. من ناحية الأداء، تتميز هذه المضخات بمنحنى رأس حاد ومنحنى طاقة مسطح نسبيًا.

غلاف حلزوني / ناشر:

النوع الأكثر شيوعًا من الغلاف الحلزوني المستخدم فيمضخات الصرف الصحيهو الحلزوني الحلزوني. بالنسبة للمضخات الغاطسة ذات التركيب الرطب، غالبًا ما يتم اختيار ناشرات شعاعية أو ناشرات قنوات. تأتي الحلزونات الحلزونية في ثلاثة أنواع رئيسية: النوع الحلزوني (الحلزوني)، والنوع الحلقي، والنوع شبه الحلزوني (المتوسط). نادرًا ما يتم استخدام الحلزون الحلزوني الحقيقي في مضخات الصرف الصحي. يعتبر الحلزوني الحلقي، بسبب هيكله البسيط وسهولة تصنيعه، أكثر شيوعًا في مضخات الصرف الصحي الصغيرة. ومع ذلك، مع إدخال النوع شبه الحلزوني، بدأ استخدام النوع الحلقي في الانخفاض تدريجيًا. وذلك لأن النوع شبه الحلزوني يجمع بين الكفاءة العالية للنوع الحلزوني وقدرة المرور العالية للنوع الحلقي، مما يجعله ذو شعبية متزايدة بين الشركات المصنعة.

باختصار، أي سلسلة من مضخات الصرف الصحي هي في الأساس مزيج من أنواع مختلفة من المكره وأنواع حلزونية/ناشرة مختلفة. طالما أن المكره والمروحة الحلزونية/الناشرة متوافقة بشكل جيد مع متطلبات التطبيق، فإن الأداء العام للمضخة سيكون على مستوى المهمة.
