لماذا تعتبر مضخة القياس الغشائية الميكانيكية خيارًا ذكيًا لتحديد جرعات السوائل الصناعية الدقيقة

خلاصة: A مضخة قياس الحجاب الحاجز الميكانيكيةتم تصميمه لجرعات السوائل الخاضعة للرقابة والمتكررة في البيئات الصناعية الصعبة.التيجانتقوم بتصنيع هذه المضخة مع أكثر من 20 عامًا من الخبرة في تصنيع المضخات، مما يوفر التحكم في التدفق القابل للتعديل، وخيارات المواد المقاومة للتآكل، والختم الثابت في الطرف الهيدروليكي، واستقرار التدفق الذي يمكن التحكم فيه في حدود 1%. مع التطبيقات التي تشمل معالجة المياه، وحماية البيئة، والأدوية، وصناعة الورق، والمواد الجديدة، والتعامل مع المواد الكيميائية، توفر هذه التكنولوجيا توازنًا عمليًا بين الدقة والمتانة والسلامة وكفاءة التكلفة.

جدول المحتويات

• ما هي مضخة قياس الحجاب الحاجز الميكانيكية؟
• كيف تعمل مضخة قياس الغشاء الميكانيكية؟
• ما هي الميزات الرئيسية؟
• ما هي المعلمات التقنية الرئيسية؟
• أين يتم استخدامه؟
• كيف يجب عليك اختيار المضخة المناسبة؟
• ما الذي يجب أن تعرفه عن الصيانة والسلامة؟
• التعليمات
• خاتمة

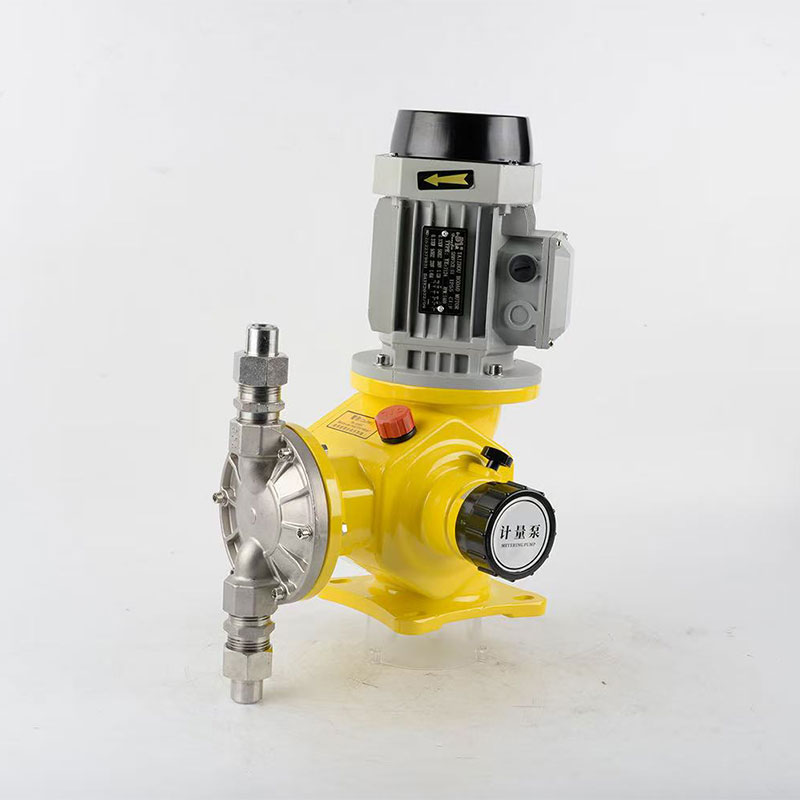

ما هي مضخة قياس الحجاب الحاجز الميكانيكية؟

مضخة قياس الحجاب الحاجز الميكانيكية هي مضخة جرعات ذات إزاحة إيجابية تستخدم القوة الميكانيكية لدفع الحجاب الحاجز وتحريك كمية يمكن التحكم فيها من السائل. على عكس مضخات الطرد المركزي التقليدية، والتي تم تصميمها بشكل أساسي للتدوير المستمر للسوائل، تم تصميم مضخات القياس لتوفير تدفق متحكم فيه للتطبيقات التي يكون فيها اتساق الجرعات مهمًا.

وفقًا لمعلومات المنتج المقدمة من شركة Crowns، فإن مضخة قياس الغشاء الميكانيكي الخاصة بها تستخدم آلية ميكانيكية لامركزية وتدعم التحكم في التدفق اليدوي والآلي. يمكن تعديل التدفق من 0 إلى 100%، بينما يمكن استخدام تحويل التردد للتحكم الآلي.

المضخة مناسبة بشكل عام للسوائل التي لا تحتوي على جزيئات صلبة ويمكنها التعامل مع نطاق لزوجة يبلغ حوالي 0.3-2000 مم²/ثانية ودرجات حرارة تتراوح من -15 درجة مئوية إلى 85 درجة مئوية. تستخدم نهايتها الهيدروليكية مفهوم الختم الثابت لتقليل التسرب، في حين تتوفر مواد رأس المضخة المتعددة لبيئات كيميائية مختلفة.

للمشترين تقييم أمضخة قياس الحجاب الحاجز الميكانيكيةهذه الخصائص تجعل التكنولوجيا جذابة بشكل خاص حيث تكون الجرعات الثابتة والتوافق الكيميائي وتكاليف التشغيل التي يمكن التحكم فيها أمرًا مهمًا.

كيف تعمل مضخة قياس الغشاء الميكانيكية؟

مبدأ التشغيل واضح نسبيا. يقوم المحرك الميكانيكي بتحويل الحركة الدورانية إلى حركة الحجاب الحاجز الترددية. أثناء شوط الشفط، يتحرك الحجاب الحاجز للخلف ويخلق فرقًا في الضغط يسحب السائل إلى غرفة الضخ. أثناء شوط التفريغ، يتحرك الحجاب الحاجز للأمام ويدفع السائل نحو خط التفريغ.

تساعد صمامات الفحص في الحفاظ على اتجاه التدفق المطلوب. ومن خلال التحكم في حركة الحجاب الحاجز، يمكن للمشغلين تنظيم كمية السائل التي يتم تسليمها خلال كل دورة.

• ضربة الشفط:يتراجع الحجاب الحاجز ويسحب سائل العملية إلى الغرفة.
• ضربة التفريغ:يتقدم الحجاب الحاجز ويدفع السائل نحو المخرج.
• تعديل التدفق:يمكن تعديل خرج المضخة عبر نطاق 0-100%.
• التحكم الآلي:يمكن استخدام تحويل التردد لتنظيم التدفق الآلي.
• عزل:يقوم الحجاب الحاجز بفصل سائل العملية عن مكونات المحرك الميكانيكي.

يساهم هذا الهيكل الميكانيكي المباشر في تصميم مضخة بسيط نسبيًا ويساعد في تقليل تعقيد الصيانة. تحدد Crowns معدلات التدفق من 0.47 إلى 6000 لتر/ساعة، مع أقصى ضغط عمل يصل بشكل اختياري إلى 1.2 ميجا باسكال اعتمادًا على الطراز.

ما هي الميزات الرئيسية؟

يجب أن توازن معدات الجرعات الصناعية بين الدقة والمتانة والمقاومة الكيميائية وتكاليف التشغيل. تعالج مضخة القياس ذات الغشاء الميكانيكي هذه المتطلبات من خلال العديد من الميزات الهندسية.

1. نطاق تعديل التدفق الواسع

يمكن تعديل المضخة من 0 إلى 100%، مما يسمح للمستخدمين بتنظيم الجرعات وفقًا لمتطلبات العملية المتغيرة. وهذا مفيد للأنظمة التي يختلف فيها الطلب على المواد الكيميائية طوال دورة الإنتاج.

2. أداء قياس مستقر

تحدد Crowns دقة ثبات التدفق في حدود 1% لتكوين المنتج المطبق. يعد هذا التكرار ذا قيمة عندما تؤثر الجرعات المفرطة أو غير الكافية على كفاءة العلاج، أو جودة المنتج، أو استقرار العملية.

3. خيارات المواد المتعددة

اعتمادًا على سائل المعالجة، يمكن تكوين رؤوس المضخة باستخدام PVC، PTFE، الفولاذ المقاوم للصدأ 304، أو الفولاذ المقاوم للصدأ 316L. يجب أن يعتمد اختيار المواد دائمًا على التوافق الكيميائي الفعلي وظروف التشغيل بدلاً من السعر وحده.

4. بناء الحجاب الحاجز المقوى

يستخدم الحجاب الحاجز هيكلًا مركبًا متعدد الطبقات يشتمل على طبقة مقاومة للأحماض من التيفلون، ومطاط EPDM، ونواة داعمة SUS304، وألياف النايلون المعززة، وطبقة EPDM إضافية. يهدف هذا البناء إلى تحسين مقاومة التآكل وإطالة عمر خدمة الحجاب الحاجز.

5. تصميم مدمج وفعال من حيث التكلفة

تستخدم المضخة غلافًا من الألومنيوم المصبوب مصممًا لتبديد الحرارة مع الحفاظ على الوزن الإجمالي منخفضًا نسبيًا. يدعم هيكلها الميكانيكي أيضًا نهجًا فعالاً من حيث التكلفة لمعالجة المياه ذات الضغط المنخفض وتطبيقات الجرعات الكيميائية.

ما هي المعلمات التقنية الرئيسية؟

قبل شراء مضخة الجرعات، يجب على المهندسين مقارنة سعة التدفق والضغط واللزوجة ودرجة الحرارة ورفع الشفط والمواد ومتطلبات التحكم. يلخص الجدول التالي المواصفات الأساسية المنشورة لمضخة القياس ذات الغشاء الميكانيكي من Crowns.

أين يتم استخدامه؟

إن الجمع بين الجرعات الخاضعة للرقابة والمواد المقاومة للتآكل وتعديل التدفق المرن يجعل هذه المضخة مناسبة لمجموعة واسعة من العمليات الصناعية.

• معالجة المياه ومياه الصرف الصحي:الجرعات الكيميائية للمعالجة ومراقبة العمليات.
• حماية البيئة:التحكم في حقن المواد الكيميائية المعالجة في الأنظمة البيئية.
• التصنيع الدوائي:الإضافة الدقيقة لسوائل المعالجة حيث يكون التكرار أمرًا مهمًا.
• صناعة الورق:الإضافة الكيميائية المقننة أثناء عمليات الإنتاج.
• صناعات المواد الجديدة:التحكم في نقل وجرعات المواد الكيميائية المعالجة.
• المعالجة الكيميائية:التعامل مع السوائل المسببة للتآكل أو الخطرة المحددة باستخدام المواد المناسبة وتكوينات الحجاب الحاجز.

تحدد التيجان على وجه التحديد حماية البيئة ومعالجة المياه والأدوية وصناعة الورق والمواد الجديدة من بين الصناعات المعمول بها. وتشير الشركة أيضًا إلى أنه يمكن استخدام التكوينات المتخصصة للملاط والمواد الكيميائية الخطرة.

كيف يجب عليك اختيار المضخة المناسبة؟

يجب أن يبدأ اختيار مضخة قياس الحجاب الحاجز الميكانيكية بالعملية بدلاً من المضخة نفسها. يجب أن يتوافق النموذج المناسب تقنيًا مع السائل والجرعة المطلوبة وضغط التشغيل ودرجة الحرارة وطريقة التحكم.

1. تحديد معدل التدفق المطلوب.تحديد متطلبات الجرعات العادية والحد الأدنى والحد الأقصى.
2. تأكيد ضغط التفريغ.حدد نموذجًا قادرًا على العمل بشكل موثوق عند ضغط النظام الفعلي.
3. التحقق من التوافق الكيميائي.قارن السائل مع الحجاب الحاجز ومواد رأس المضخة.
4. تقييم اللزوجة ودرجة الحرارة.هذه الخصائص يمكن أن تؤثر بشكل كبير على أداء المضخة.
5. تحقق من ظروف الشفط.تأكد من أن رفع الشفط المطلوب ضمن قدرات المضخة.
6. اختر طريقة التحكم.قد يكون الضبط اليدوي كافيًا للأنظمة البسيطة، بينما يمكن أن يدعم تحويل التردد التحكم الآلي.
7. النظر في متطلبات السلامة.بالنسبة للمواد الكيميائية الخطرة، قد يكون من الضروري توفير حماية إضافية للغشاء ومراقبته.

بالنسبة لمصممي النظام، من المهم بشكل خاص أن يتذكروا أن مواصفات المضخة المنشورة ليست سوى جزء واحد من عملية الاختيار النهائية. يجب أيضًا تقييم تكوين الأنابيب وترتيب الصمامات وخصائص السوائل وتقلبات الضغط وظروف التثبيت.

ما الذي يجب أن تعرفه عن الصيانة والسلامة؟

يمكن لمضخة القياس المصممة جيدًا أن توفر خدمة موثوقة، لكن التثبيت والصيانة الصحيحة يظلان ضروريين. يجب على المشغلين وضع إجراءات التفتيش بناءً على بيئة التشغيل الفعلية.

• افحص الحجاب الحاجز بانتظام بحثًا عن علامات التآكل أو التلف الكيميائي.
• افحص صمامات الشفط والتفريغ بحثًا عن أي انسداد أو رواسب أو تآكل غير طبيعي.
• تأكد من أن توصيلات الأنابيب تظل مغلقة بشكل صحيح.
• تحقق من معايرة التدفق بشكل دوري، خاصة عندما تكون دقة الجرعات أمرًا بالغ الأهمية.
• احتفظ بالمضخة ضمن ظروف الضغط ودرجة الحرارة واللزوجة والشفط المحددة.
• استخدم مواد متوافقة مع سائل العملية.

أحد اعتبارات السلامة المهمة هو أن مواصفات منتج Crowns تنص على أن المضخة نفسها لا تشتمل على جهاز تنفيس للسلامة. لذلك يجب تركيب صمام أمان في خط أنابيب المخرج عند تشكيل نظام كامل.

بالنسبة للمواد الكيميائية القابلة للاشتعال أو المتفجرة أو المسببة للتآكل الشديد أو السامة أو غيرها من المواد الخطرة، تشير Crowns إلى أنه يمكن اختيار التكوين الهيدروليكي مزدوج الغشاء وإنذار تمزق الحجاب الحاجز لتقليل المخاطر المرتبطة بفشل الحجاب الحاجز.

التعليمات

1. ما هي مضخة قياس الحجاب الحاجز الميكانيكية المستخدمة بشكل رئيسي؟

يتم استخدامه في المقام الأول للتحكم في الجرعات ونقل السوائل في تطبيقات مثل معالجة المياه، وحماية البيئة، والمستحضرات الصيدلانية، وصناعة الورق، وإنتاج المواد الجديدة، والعمليات الكيميائية المختارة.

2. ما مدى دقة مضخة قياس الحجاب الحاجز الميكانيكية؟

تنص مواصفات Crowns على أنه يمكن التحكم في دقة ثبات التدفق في حدود 1% للتكوين المطبق. يعتمد أداء الجرعات الفعلي على النموذج وخصائص السائل والضغط والمعايرة وظروف التثبيت.

3. هل يمكن للمضخة التعامل مع المواد الكيميائية المسببة للتآكل؟

نعم، عندما يتم اختيار مواد رأس المضخة والحجاب الحاجز بشكل صحيح. توفر Crowns خيارات رؤوس المضخة من PVC، وPTFE، والفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316L، في حين تم تصميم هيكل الحجاب الحاجز متعدد الطبقات لمقاومة التآكل.

4. هل يمكن تعديل معدل التدفق أثناء تشغيل المضخة؟

نعم. تشير معلومات المنتج إلى أنه يمكن تعديل معدل التدفق بشكل تعسفي أو إخراجه كميًا سواء كانت المضخة قيد التشغيل أو متوقفة، مع توفر التعديل عبر نطاق يتراوح بين 0 و100%.

5. ما هو الحد الأقصى لمعدل التدفق؟

نطاق المعلمات المنشورة هو 0.47-6000 لتر/ساعة، اعتمادًا على الطراز المحدد وظروف التشغيل.

6. هل تشتمل المضخة على صمام أمان؟

لا، وفقًا لشركة Crowns، لا تحتوي المضخة على جهاز تنفيس أمان متكامل، لذا يجب تركيب صمام أمان في خط أنابيب مخرج المضخة كجزء من تصميم النظام.

خاتمة

توفر مضخة قياس الغشاء الميكانيكية مزيجًا فعالاً من الجرعات التي يمكن التحكم فيها، والبساطة الميكانيكية، ومرونة المواد، وكفاءة التكلفة. بفضل نطاق التدفق المنشور الذي يتراوح من 0.47 إلى 6000 لتر/ساعة، والإنتاج القابل للتعديل من 0 إلى 100%، ومواد رأس المضخة المتعددة، والتكوينات الاختيارية للتطبيقات الكيميائية المطلوبة، فإنه يمكنه تلبية مجموعة واسعة من متطلبات معالجة السوائل الصناعية. تدعم خبرة Crowns التي تزيد عن 20 عامًا في تصنيع المضخات مكانتها كشركة مصنعة وموردة في الصين للعملاء الذين يبحثون عن حلول قياس عملية.

إذا كنت تقوم بتقييم مضخة قياس غشائية ميكانيكية لمعالجة المياه، أو جرعات المواد الكيميائية، أو معالجة الأدوية، أو صناعة الورق، أو أي تطبيق صناعي آخر،اتصل بنالمناقشة معدل التدفق المطلوب والضغط وخصائص السوائل والمواد ومتطلبات التحكم. يمكن لفريق Crowns الهندسي مساعدتك في تحديد التكوين المناسب لتطبيقك وتطوير حل موثوق للجرعات.
