المعرفة الرئيسية حول مضخات مياه الصرف الصحي

مضخات الصرف الصحيتندرج تحت فئة مضخات غير Clog وتأتي في أنواع مختلفة ، وخاصة النماذج الغاطسة والجافة المثبتة. في الوقت الحالي ، فإن النوع الأكثر شيوعًا للمرسى هو مضخة مياه الصرف الصحي الغاطسة من سلسلة WQ ، في حين تشمل مضخة مياه الصرف الصحي الأفقية المطلعة من سلسلة W ومضخة الصرف الصحي العمودية WL.

تستخدم هذه المضخات في المقام الأول لنقل مياه الصرف الصحي أو السماد أو السوائل التي تحتوي على جزيئات صلبة مثل الألياف والخردة الورقية. بشكل عام ، يجب ألا تتجاوز درجة حرارة الوسط المنقذ 50 درجة مئوية. يتمثل أحد التحديات الرئيسية في مضخات مياه الصرف الصحي في أن الوسيلة المنقولة غالبًا ما تحتوي على مواد ليفية تميل إلى التشابك أو التكتل معًا. هذا يجعل تدفق المضخة عرضة للانسداد - ممنوعًا ، ستفشل المضخة في العمل بشكل طبيعي ، وفي الحالات الشديدة ، قد يحترق المحرك. مثل هذه القضايا تؤدي إلى سوء تصريف مياه الصرف الصحي ، مما يعطل بشكل كبير الحياة الحضرية ويضر بحماية البيئة. لذلك ، فإن مقاومة السد والموثوقية هي عوامل حرجة في تقييم جودة مضخة الصرف الصحي.

مثل الأنواع الأخرى من المضخات ، تحتوي مضخات مياه الصرف الصحي على مكونان رئيسيان: المكره والفليوت. يحدد أداء هذين الجزأين بشكل مباشر الأداء الكلي للمضخة. على وجه التحديد ، يتم ضمان مقاومة السداد ، والكفاءة ، ومقاومة التجويف ، ومقاومة التآكل لمضخة الصرف الصحي بشكل أساسي من قبل المكره والروس. فيما يلي انهيار مفصل لكل مكون:

1. هياكل المكره

يتم تصنيف الدافع لمضخات مياه الصرف الصحي بشكل أساسي إلى أربعة أنواع: نوع Vane (مفتوح ， شبه مفتوح أو مغلق) ، نوع دوامة ، نوع من القناة (بما في ذلك القناة الواحدة والقناة المزدوجة) ، ونوع المسمار المولد.

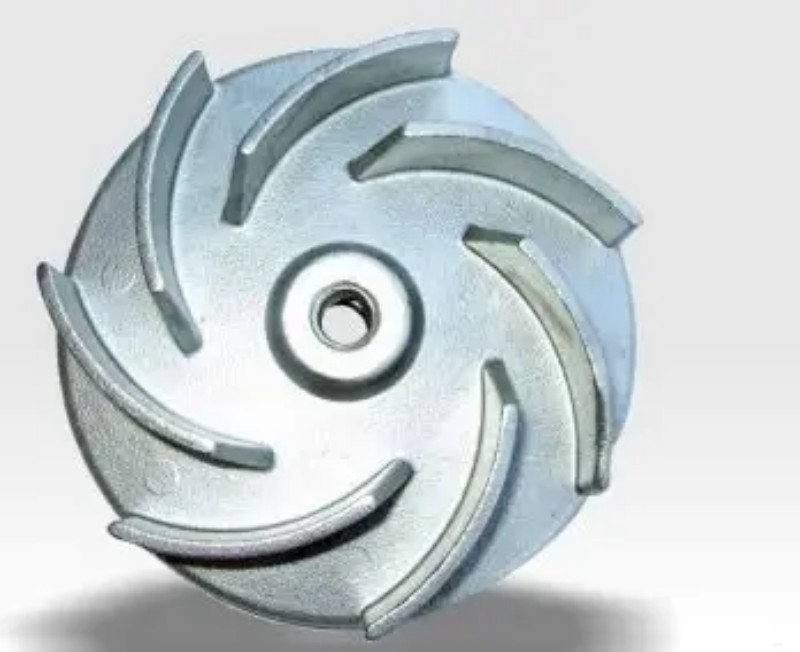

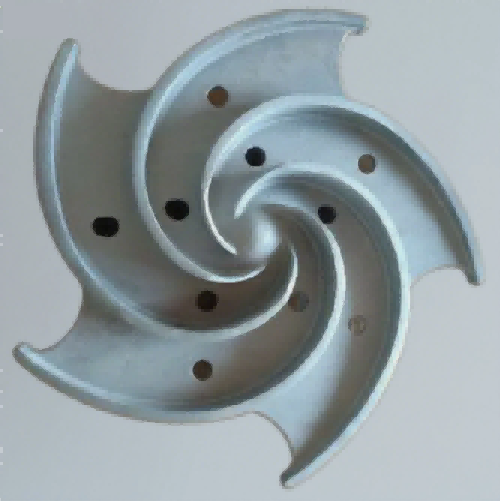

● مدافعات الانفصال المفتوحة/شبه المفتوحة: يسهل تصنيع هؤلاء الدافعون. في حالة حدوث انسداد داخل المكره ، يمكن إجراء التنظيف والصيانة بسرعة. ومع ذلك ، أثناء التشغيل على المدى الطويل ، ستقوم الجزيئات الكاشطة بتوسيع الفجوة بين الدوارات والجدار الداخلي للدولة ، مما يؤدي إلى انخفاض الكفاءة. هذه الفجوة الموسعة تعطل أيضًا توزيع فرق الضغط على الدوب ، مما تسبب في خسائر كبيرة في دوامة وزيادة القوة المحورية على المضخة. بالإضافة إلى ذلك ، فإن استقرار تدفق السوائل في الممر يتعرض للخطر ، مما يؤدي إلى اهتزاز المضخة. لا يناسب المتنافسون المفتوحون/شبه المفتوحين نقل الوسائط بجزيئات كبيرة أو ألياف طويلة. فيما يتعلق بالأداء ، تكون كفاءتها منخفضة نسبيًا - حيث تتجه إلى حوالي 92 ٪ من تلك من الدافعين المغلقين القياسيين - ومنحنى رأسهم مسطحًا نسبيًا.

● مدافع دوامة: بالنسبة للمضخات المزودة بهذا النوع من المكره ، يتم فصل المكره جزئيًا أو بالكامل عن ممر تدفق فولوت. يضمن هذا التصميم مقاومة تسد ممتازة ، مما يسمح للمضخة بالتعامل مع الجزيئات الكبيرة والألياف الطويلة بشكل فعال. داخل الحجم ، تتحرك الجسيمات تحت دفع التيارات الدوامة الناتجة عن دوران المكره. لا تولد الجزيئات المعلقة الطاقة بمفردها ولكنها تبادل الطاقة مع السائل في الممر. أثناء التدفق ، لا تتلامس الجسيمات المعلقة أو الألياف الطويلة مع الدوارات ، لذلك يكون ارتداء الريح ضئيلًا ، ولا يوجد فجوة تتسع بسبب التآكل. هذا يعني أن كفاءة المضخة لن تنخفض بشكل كبير على المدى الطويل. مضخات المكره دوامة مثالية لنقل الوسائط بجزيئات كبيرة وألياف طويلة. ومع ذلك ، فإن كفاءتها منخفضة نسبيا - فقط حوالي 70 ٪ من تلك من الدبوسات المغلقة القياسية - ومنحنى أدائهم مسطح.

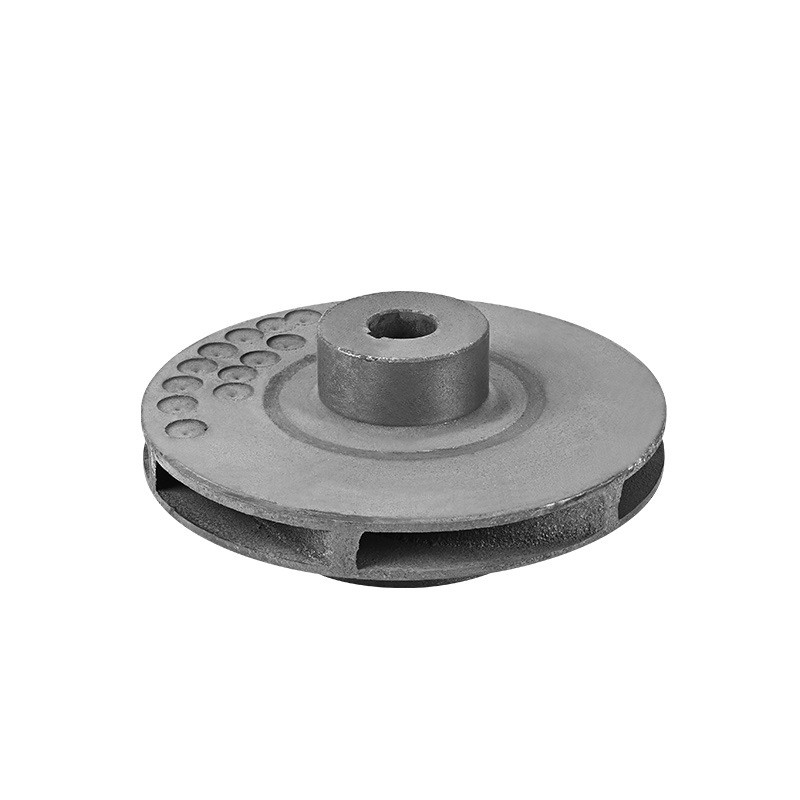

● الدافعين المغلقون: يقدم الدافعون المغلقون كفاءة عالية ويحافظون على أداء مستقر أثناء التشغيل على المدى الطويل. تحتوي المضخات ذات الدهون المغلقة على قوى محورية أصغر ، ويمكن تثبيت الدوائر الإضافية على الأغطية الأمامية والخلفية. الدوارات الإضافية على الغطاء الأمامي تقلل من خسائر دوامة عند مدخل المكره وتقليل تآكل الجسيمات على حلقة الختم. لا يوازن أولئك الموجودين على الغطاء الخلفي مع القوة المحورية فحسب ، بل يمنعون أيضًا الجزيئات المعلقة من دخول غرفة الختم الميكانيكية ، وحماية الختم الميكانيكي. العيب الرئيسي للمدافع المغلقة هو مقاومة السدادات الضعيفة - فهي بسهولة متشابكة بالألياف وليست مناسبة لنقل مياه الصرف الصحي غير المعالجة التي تحتوي على جزيئات كبيرة (أو ألياف طويلة).

● دبوس القنوات: لا يملك هؤلاء المستندون دوارات تقليدية ؛ بدلاً من ذلك ، فإنها تتميز بممر تدفق منحني يمتد من المدخل إلى المنفذ. هذا التصميم يجعلها مثالية لنقل الوسائط بجزيئات كبيرة وألياف طويلة ، لأنها توفر مقاومة سد قوية. من حيث الأداء ، فإن كفاءتها مماثلة لتلك الخاصة بالدوار المغلقة القياسية. ومع ذلك ، فإن المضخات التي تحتوي على قناة منحني القنوات لها منحنى رأس أكثر حدة ومنحنى طاقة مستقر ، مما يمنع المشكلات المفرطة في القوة. ومع ذلك ، فإن مقاومة التجويف الخاصة بهم ليست جيدة مثل مقاومة المدافعين المغلقين ، لذلك فهي مناسبة بشكل خاص للمضخات ذات المداخل المضغوطة.

● من الدبوسات المسمار المسمار: هؤلاء الدافعون لديهم دوارات دوامة ملتوية تمتد محوريًا من منفذ الشفط على محور مخروطي. تجمع المضخات مع هذا النوع من المكره بين وظائف مضخة الإزاحة الإيجابية ومضخة الطرد المركزي. عندما تمر الجزيئات المعلقة عبر الدوارات ، فإنها لا تصطدم بأي أجزاء داخلية من المضخة ، مما يضمن الحد الأدنى من الأضرار التي لحقت بالوسيلة المنقولة. يعزز التصميم الحلزوني أيضًا مرور الجزيئات المعلقة ، مما يجعل هذه المضخات مناسبة لنقل الوسائط بجزيئات كبيرة أو ألياف طويلة أو تركيزات عالية. إنهم يتفوقون في السيناريوهات حيث تقلل من الأضرار التي لحقت الوسيلة المنقولة مطلبًا صارمًا. من حيث الأداء ، تحتوي هذه المضخات على منحنى رأس شديد الانخفاض ومنحنى طاقة مسطح.

2.

النوع الأكثر شيوعًا المستخدمة في مضخات الصرف الصحي هو الغلاف الفولوت. بالنسبة للمضخات الغاطسة المدمجة ، غالبًا ما يتم تفضيل الناشرين الشعاعيين أو الناشرون من نوع القناة. تأتي أغلفة فولوت في ثلاثة تصاميم: حلزوني ، حلقي ، وسيطة (شبه سحية).

● المدونة الحلزونية: نادراً ما تستخدم هذه في مضخات مياه الصرف الصحي بسبب بنيتها المعقدة وميلها لفخ شوائب.

● المدونة الحلقية: مع بنية بسيطة وعملية تصنيع سهلة ، تم استخدام الفوسلة الحلقية على نطاق واسع في صغيرةمضخات الصرف الصحي. ومع ذلك ، تقلص نطاق التطبيق الخاص بهم تدريجيا منذ إدخال volutes الوسيطة.

● Volutes الوسيطة (شبه السحي): تجمع هذه الفوهات بين الكفاءة العالية من الفوهات الحلزونية والنفاذية القوية (مقاومة السداد) من الفوسلات الحلقي. نتيجة لذلك ، اكتسبوا اهتمامًا متزايدًا من الشركات المصنعة.

خاتمة

في جوهرها ، أي سلسلة من مضخات مياه الصرف الصحي هي مزيج من أنواع المباريات المختلفة والتصاميم المتقدمة ، مصممة لتلبية متطلبات الوسيلة المنقولة وظروف التثبيت. طالما أن المكره والفتح على النحو الأمثل ، سيتم ضمان الأداء العام للمضخة - بما في ذلك مقاومة السد والكفاءة والموثوقية -.
